AMPLIFICADORES LINEALES ( MODIFICACIONES )

LINEALES

MODIFICACIONES

Es muy importante que cuando se abra un amplificador, se tomen las precauciones necesarias, de lo contrario puede haber consecuencias FATALES, especialmente en que se encuentre COMPLETAMENTE DESCARGADO DEL ALTO VOLTAJE.

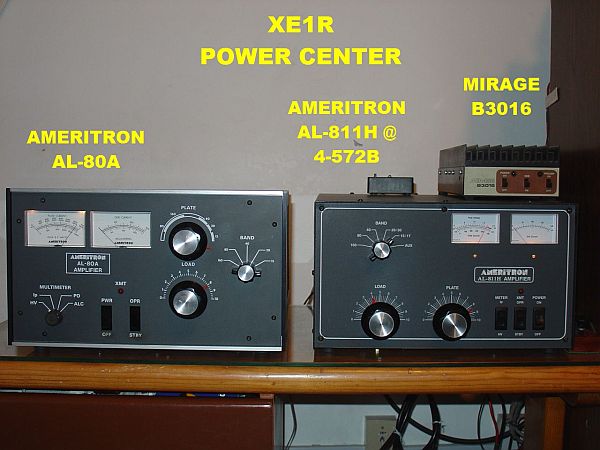

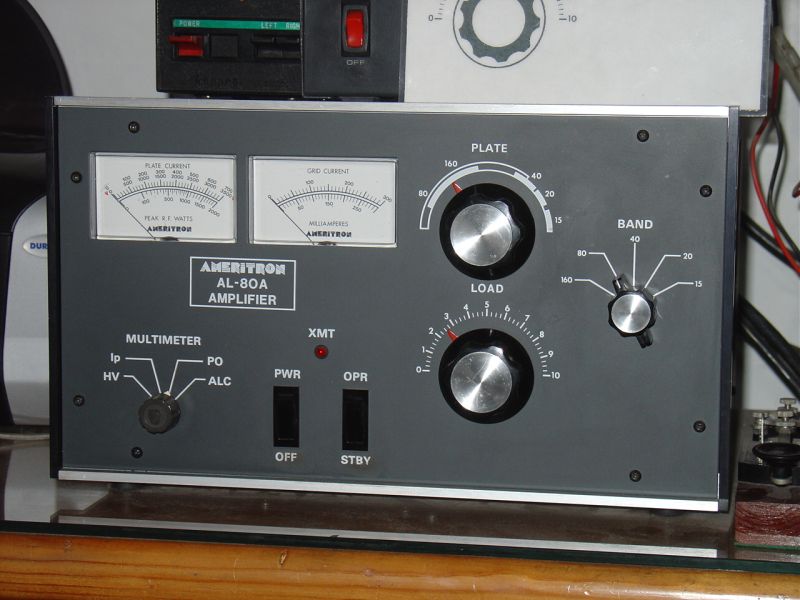

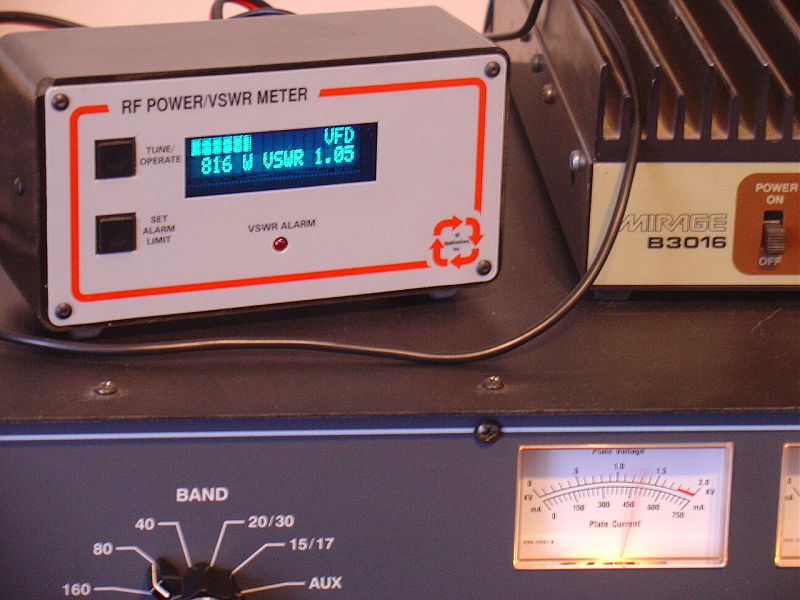

AMERITRON AL-80A

Fotos: Joaquín Solana XE1R

Modificación para operar en 10 - 12 Mts.

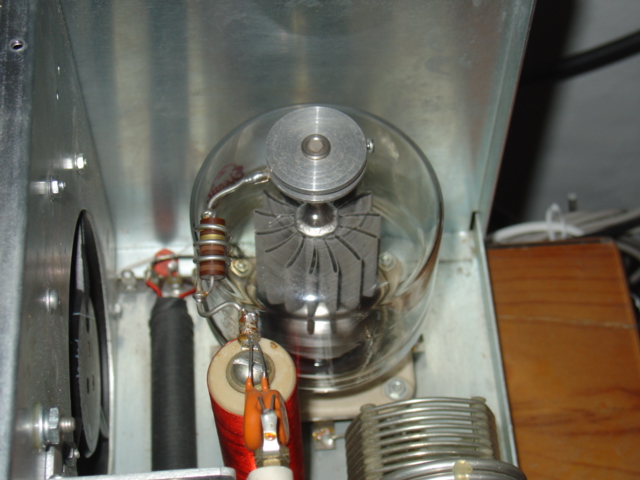

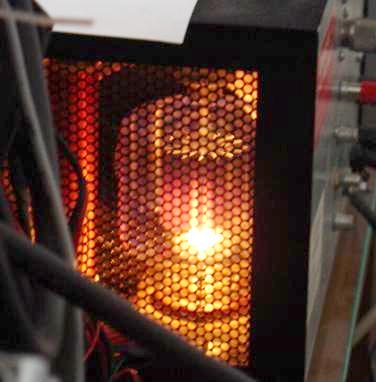

Este lineal utiliza un TUBO 3-500Z

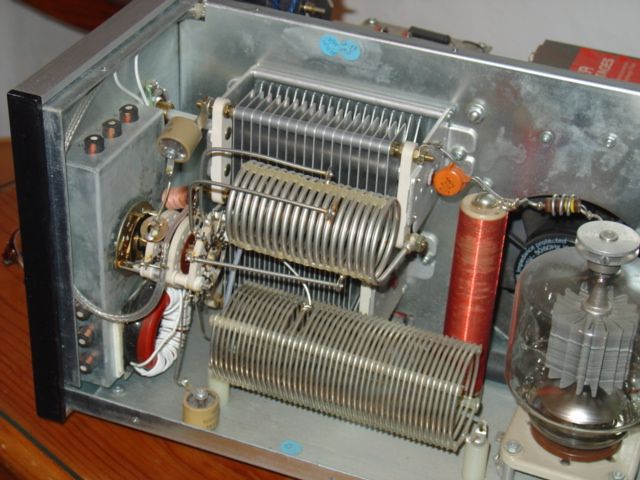

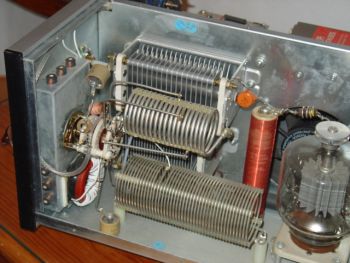

Parte izquierda del LINEAL

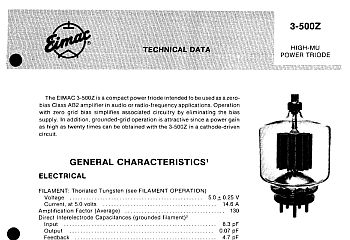

ESPECIFICACIONES DEL TUBO 3-500Z (.pdf)

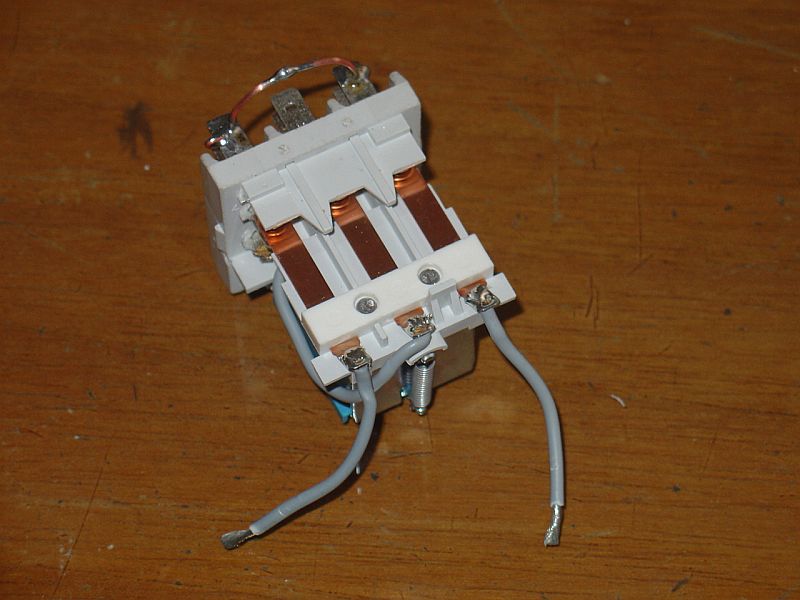

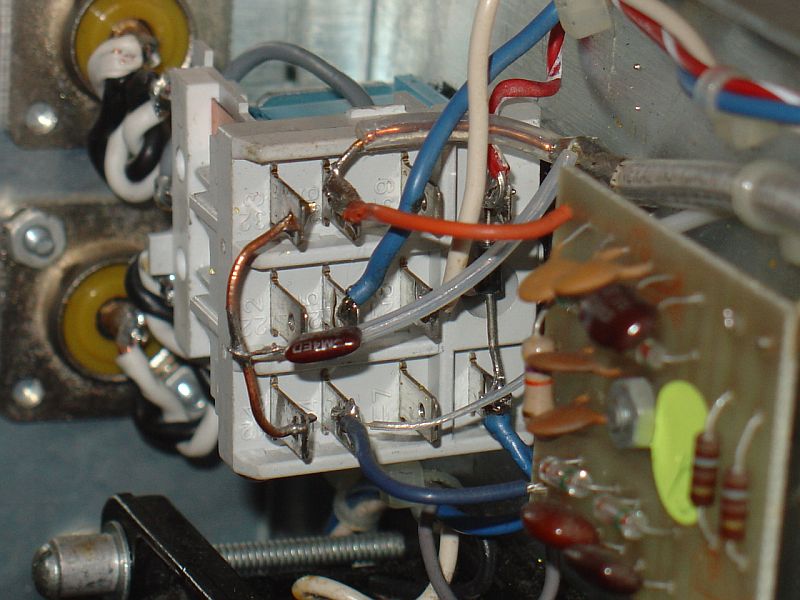

Relevador de antena (62.33.9.012.0040) 16A 250V - 12 V DC

_________________________

MODIFICACION 10-12 Mts.

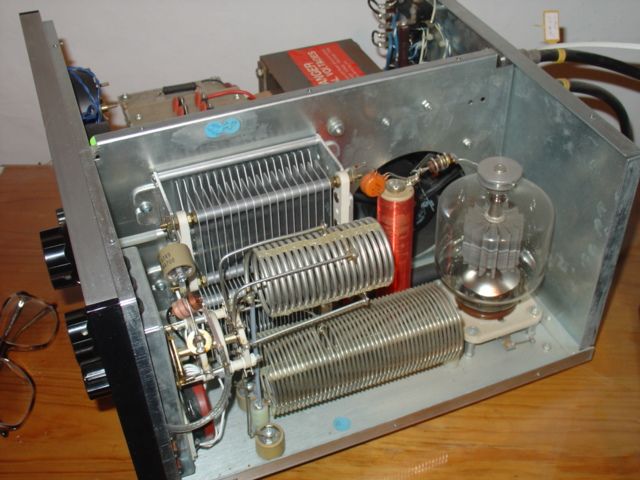

Visto desde la parte trasera del LINEAL.

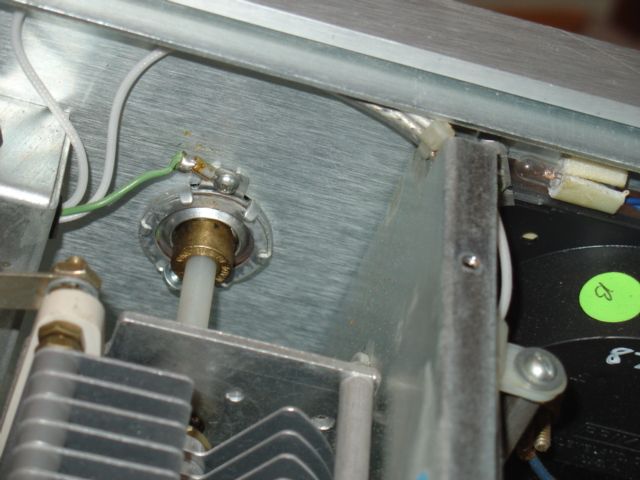

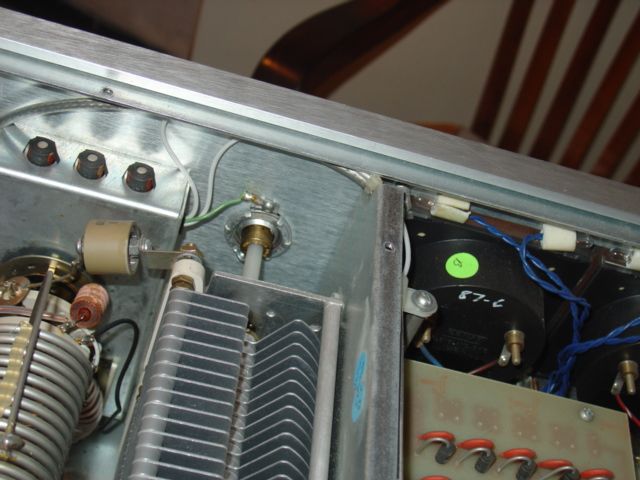

Remover la zapata del cable verde que conecta a la tierra del chasis - Capacitor de placa (PLATE)

_____________________________________________

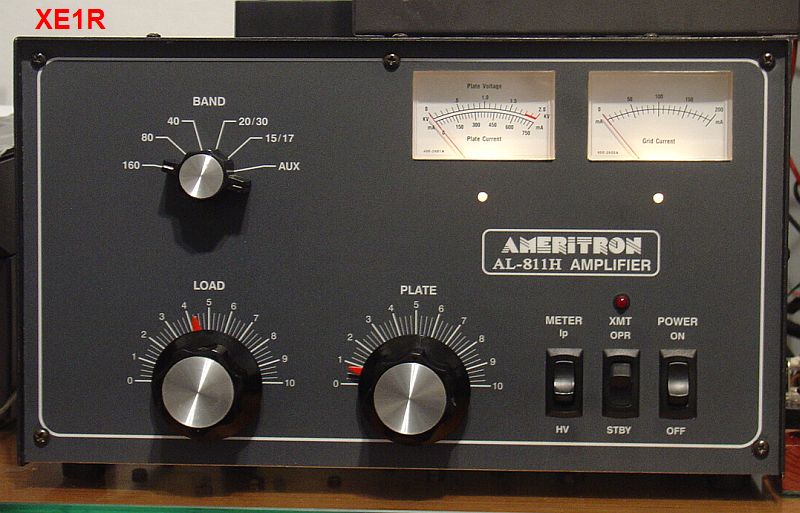

AMERITRON AL-811H

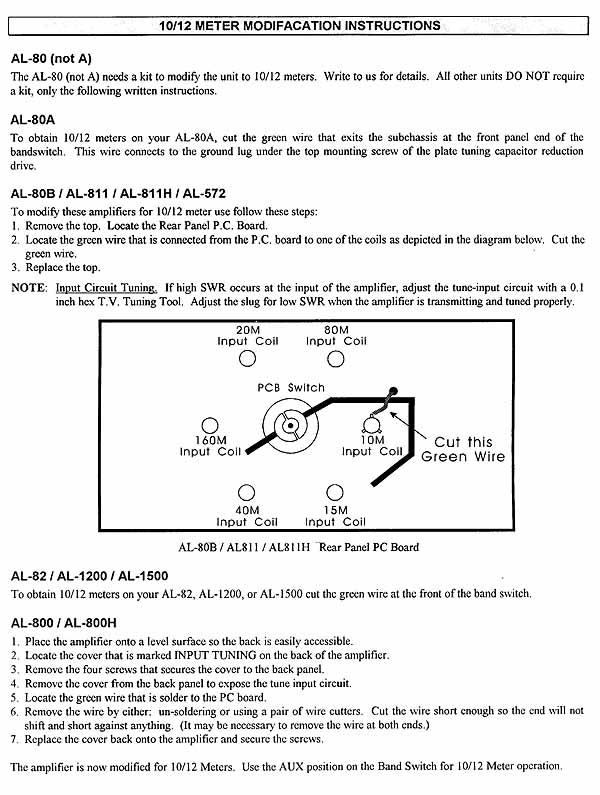

Modificación para operar en 10 - 12 Mts.

Fotos: Carlos R. Vivanco XE1MW y Joaquín Solana XE1R

Visto desde la parte trasera arriba del LINEAL.

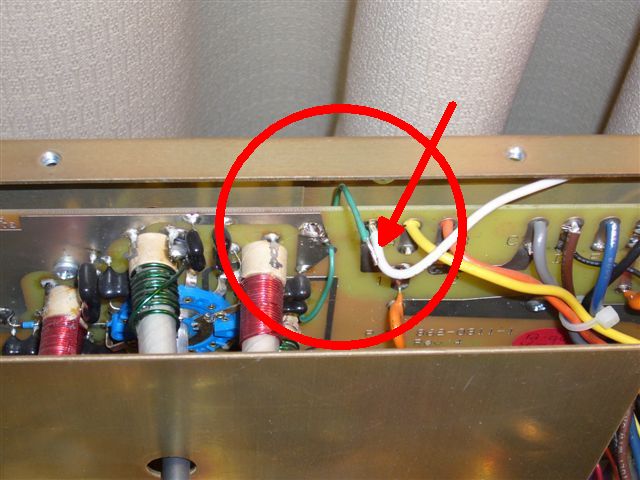

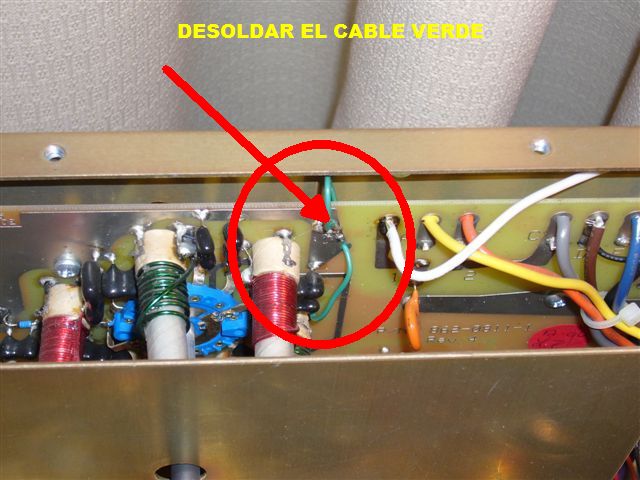

Remover (desoldar) el cable verde que conecta a la tierra del circuito de la parte frontal.

MODIFICACION DE VOLTAJES

MUCHA PRECAUCION "NUNCA ABRIR LA TAPA SI ESTA CONECTADO Y ESPERAR A QUE DESCARGUE EL ALTO VOLTAJE"

Este AMERITRON AL-811H que normalmente viene de fábrica con 4 TUBOS 811A y a 120 V. fue modificado para que funcionar con 4 TUBOS rusos marca SVETLANA AL-72B, que son más aguantadores que los normales. (ESTA MODIFICACION ES COMPLICADA, pues hay que elevar el voltaje en los tubos).

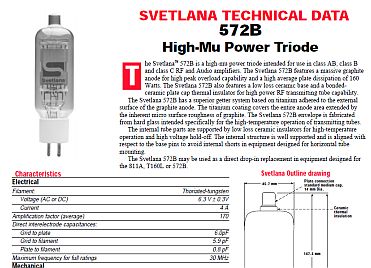

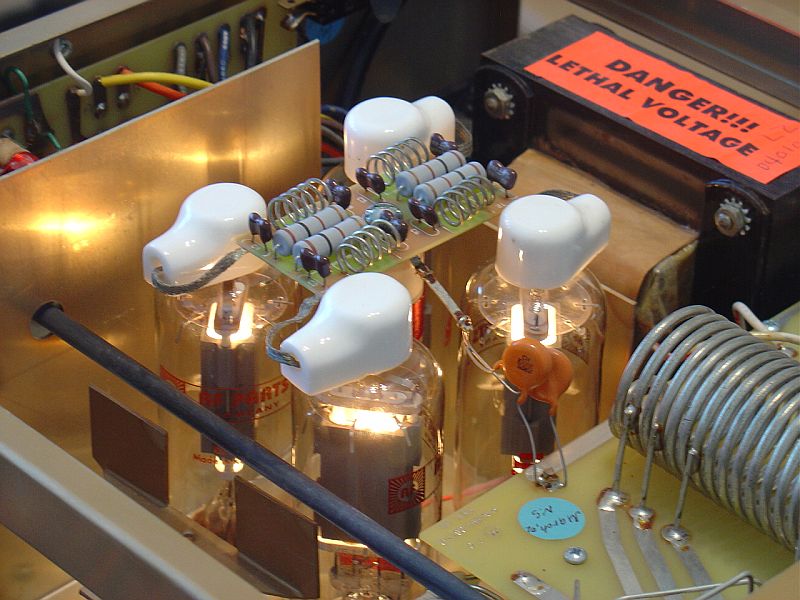

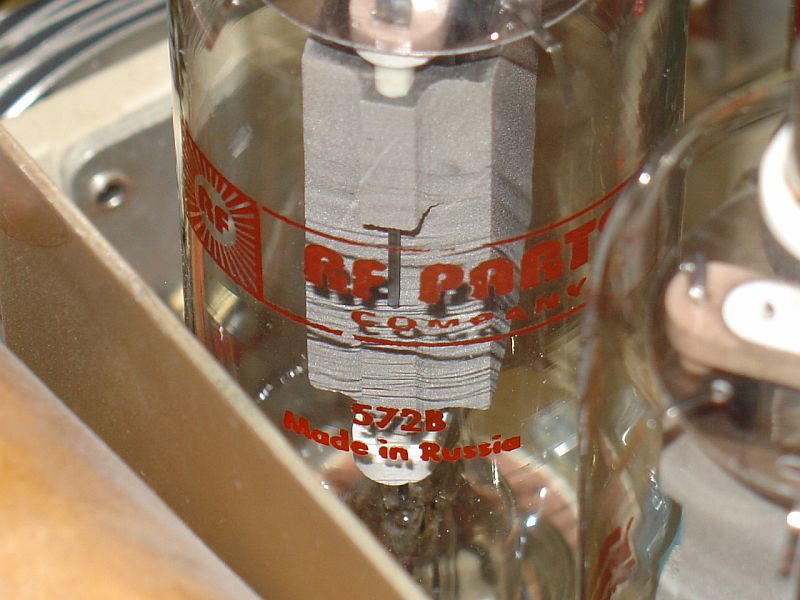

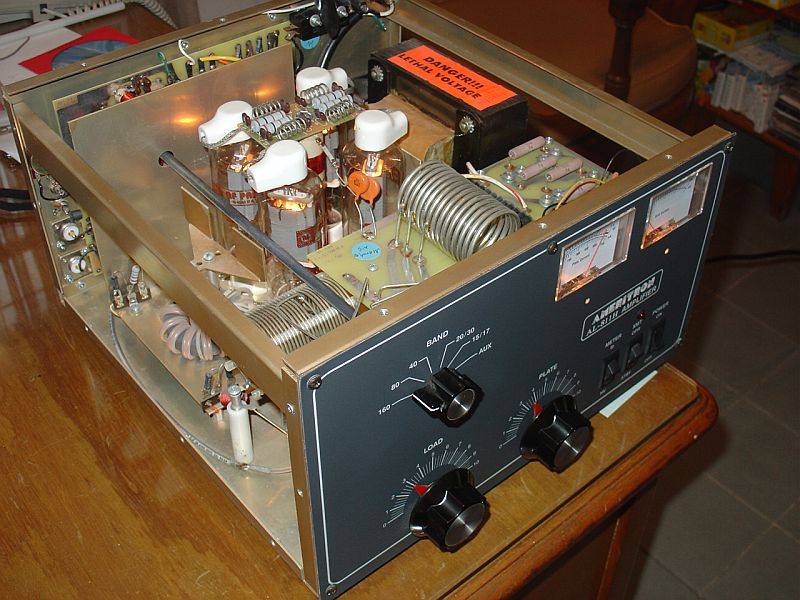

Tubos 572-B

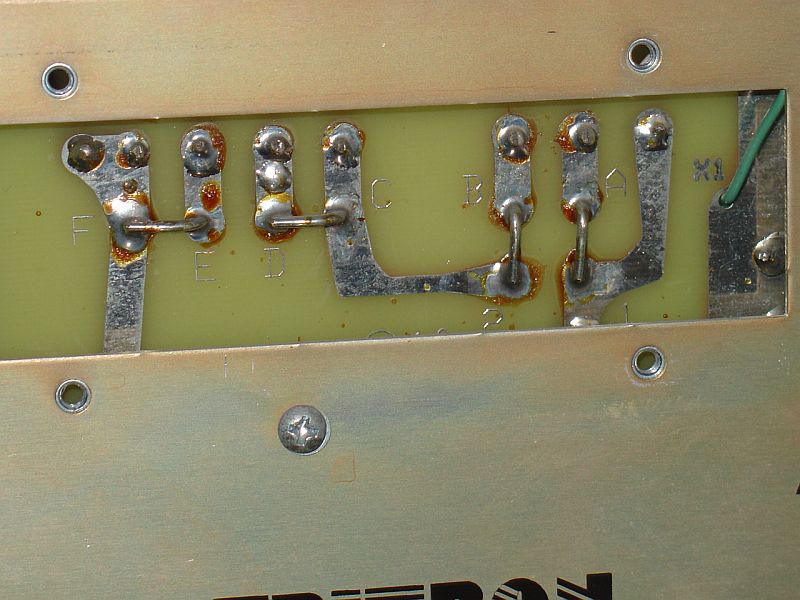

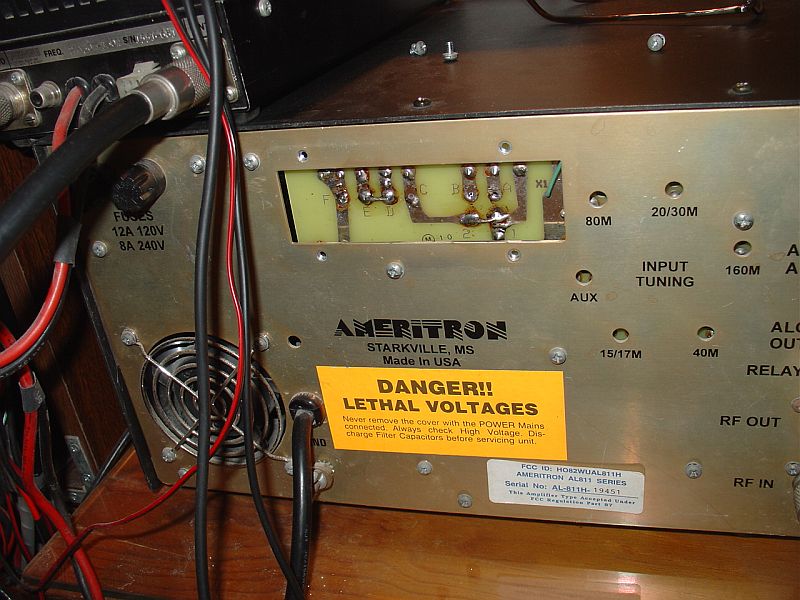

Para cambiarlo a los diferentes voltajes, hay que quitar la tapa trasera y modificar los JUMPERS desoldando y colocándolos en la posición que se requiera dependiendo del voltaje que se vaya a usar.

Posición original a 120 V.

__________________________

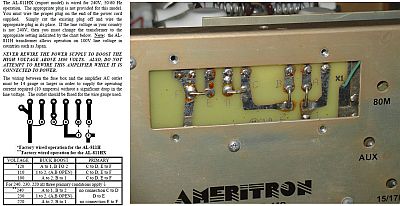

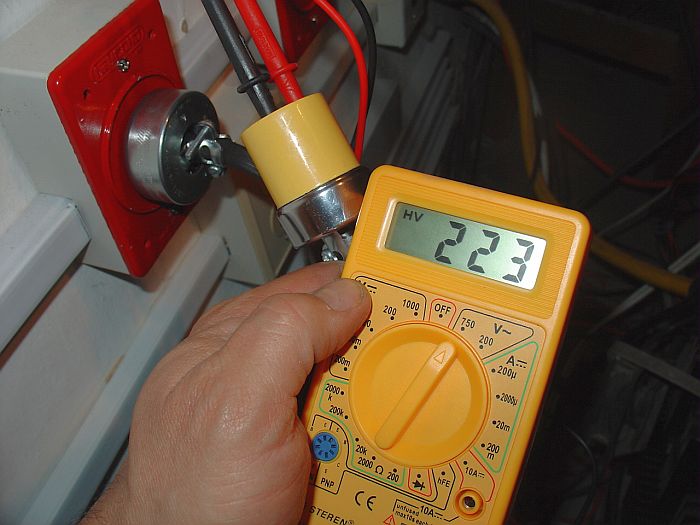

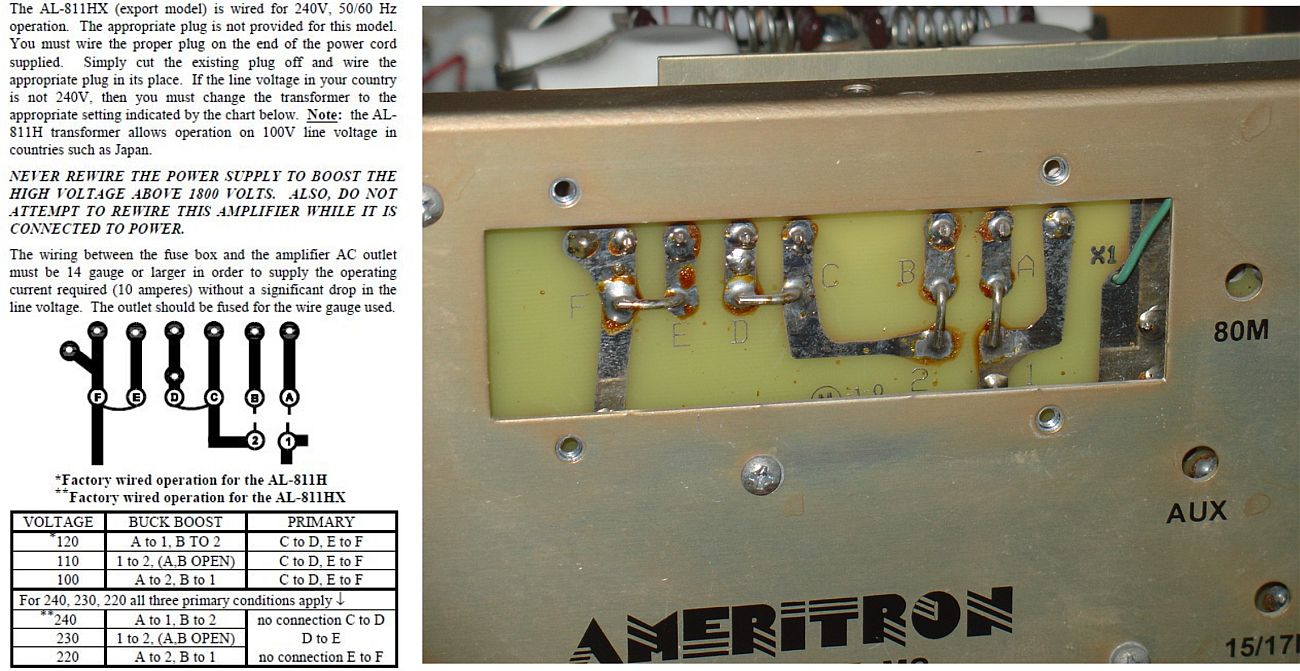

CONVERSION a 220 V. 230 V. o 240 V.

Posición original a 230 V.

Los tubos 572B son más robustos que los 811A, por lo tanto aguantan mejor el trabajo pesado, pero no brinda mucha más potencia, de hecho es prácticamente igual o muy parecido

________________

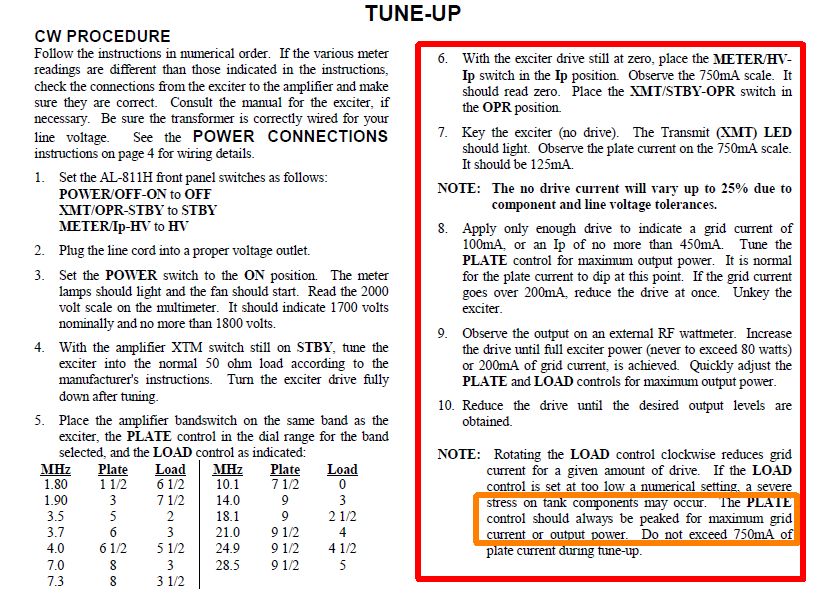

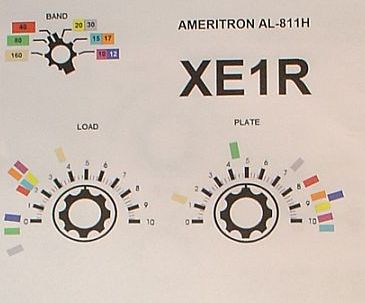

PROCEDIMIENTO PARA ENTONAR (INICIAL)

Datos y enlaces de interés

AL811-H TUNNING

http://www.eham.net/articles/18364

AL-811H Tube selection

http://vk1od.net/tx/AL811H/
