ANTENA VERTICAL 1/4 DE ONDA PARA 50 MHZ. (6 Metros)

Artículo publicado en el BOLETIN de XE1RCS Nº 29 del 16 de Julio de 2010 , y el que comentamos del tema de 50 mhz. y de una antena vertical fácil de construir y que recomendamos por medio del link de  la WEB de Mike Fedler N6TWW.

Nos hemos puesto a la tarea, así como algunos integrantes del GRUPO DXXE a probar con este tipo de antena, para lo cual estamos a la espera de que las condiciones pongan de su parte y ver de qué forma se comportan.

Adjuntamos en la versión escrita del BOLETIN de esta noche algunas de las fotografías de la que hicimos y que nos hemos tenido muchos reportes ya que no tenemos aún aperturas como las de las semanas anteriores, por ejemplo el día de hoy ha estado la actividad en la mayor parte del mundo en CERO. Por la tarde a las 21:45 UTC. logramos trabajar algo del estado de TEXAS.

Vale la pena comentar algunas cosas en relación a está antena que tiene aproximadamente 58 1/2 pulgadas de radiador y 61 pulgadas aproximadamente de radiales (5 % MAS LARGOS QUE EL RADIADOR).

Esta antena pueden construirla teniendo el material en unas cuantas horas.

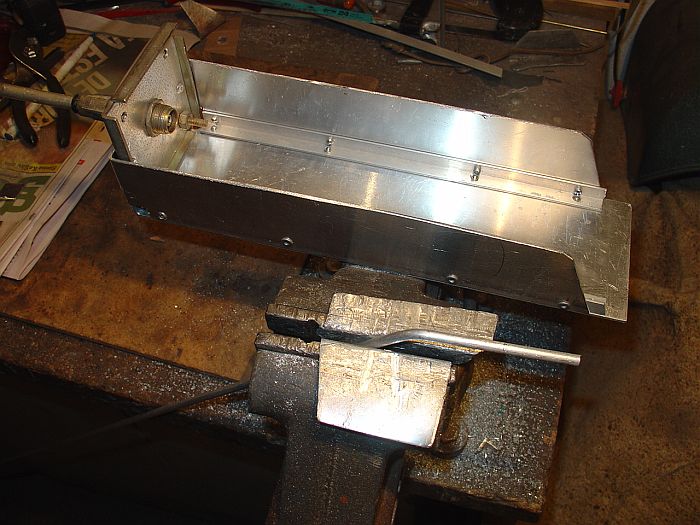

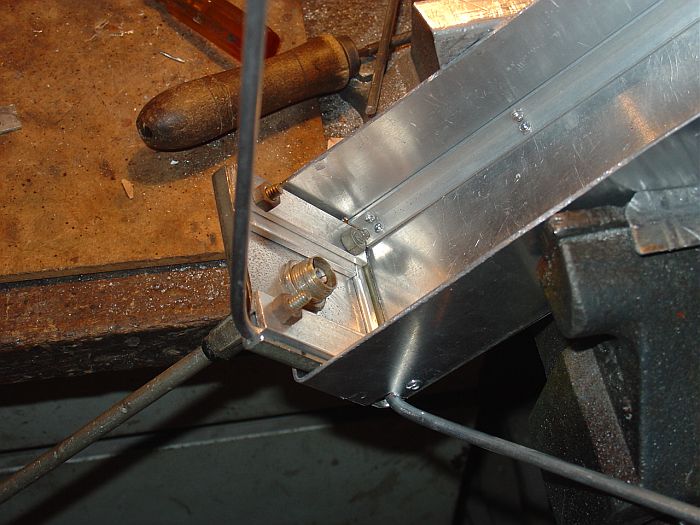

Base, ancla  y radiales para la antena.

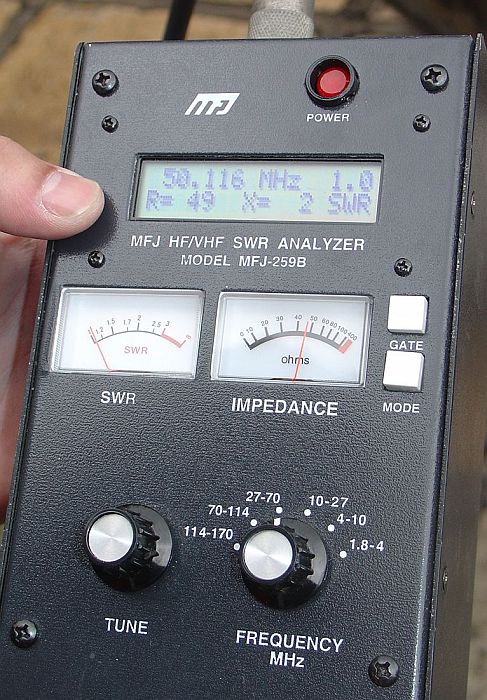

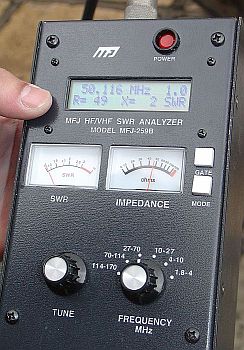

Primeramente, el Sábado pasado realizamos los primeros ajustes con el analizador MFJ-259B de XE1XZQ que amablemente nos facilitó y jugando con la longitud del radiador y 20 grados de ángulo de los radiales en relación  a la horizontal, la dejamos en 1 de SWR a 50 Ohms en 50,116.

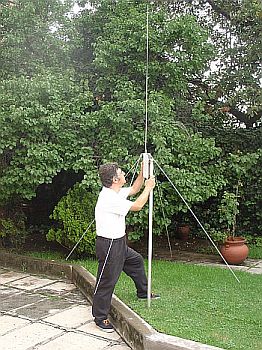

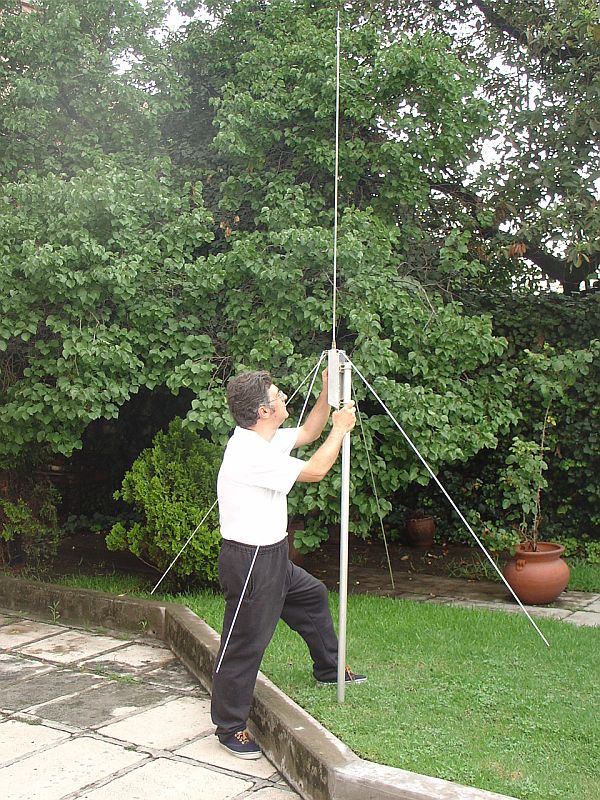

Primeras pruebas con el radiador a 58 1/2 pulgadas y 20 grados VS horizontal de los radiales.

El pasado miércoles 14 de Julio, instalamos la vertical GP "Ground Plane" para 50 Mhz. con varios días de retraso gracias a las torrenciales lluvias que han azotado gran parte del país.

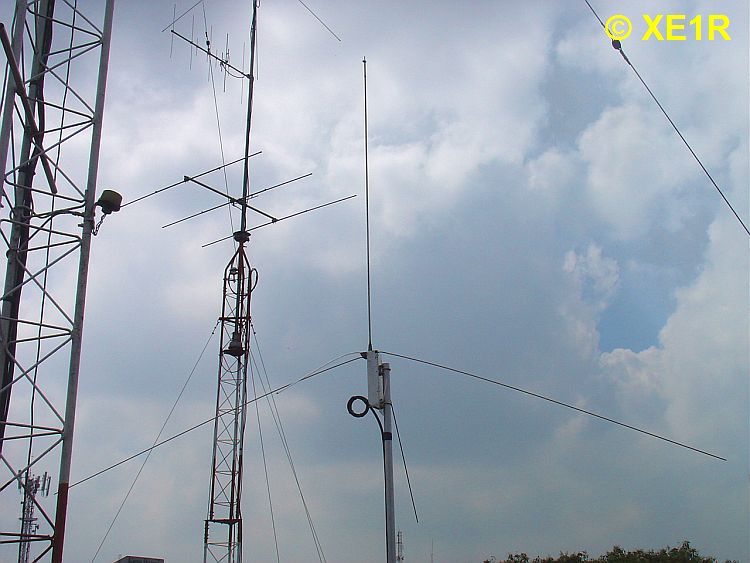

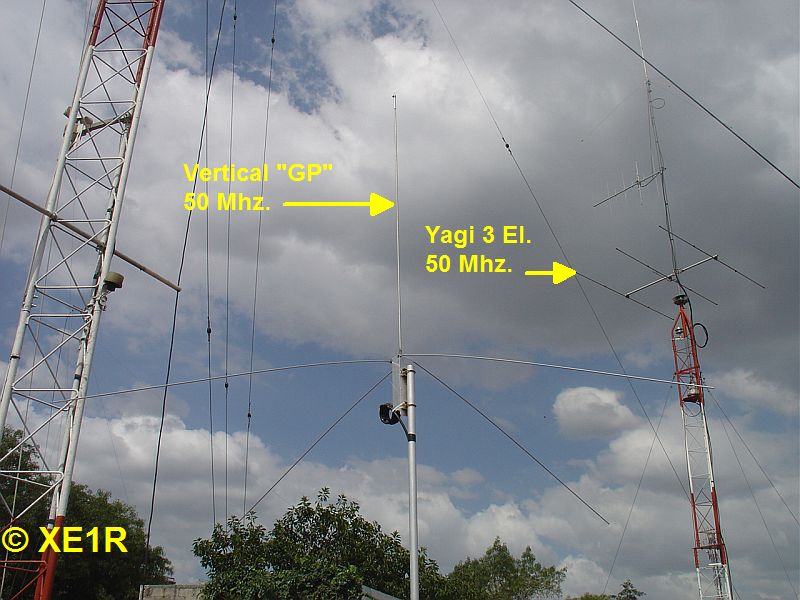

Antena instalada en su posición provisional (a manera de prueba).

La posición y altura es  provisional, pues en vísperas de un arreglo mayor de antenas, tendremos que desmontarla en pocas semanas.   Su lugar definitivo, dependerá del desempeño que veamos en la caprichosa e incierta banda de 6 metros.

En esta posición varió un poco, para lo que hicimos unos reajustes acortándola una pulgada en el radiador y completando el ajuste fino abriendo 5 grados más los radiales en relación a la horizontal, quedando a 15 grados.  Cerrando tan sólo 5 grados la SWR se disparaba.

La medición de SWR, quedó en 1.1 desde el inicio de la banda 50,000 hasta 50,295, lugar en donde comienza a elevarse a un poco menos de 1.2.

Como referencia en 50,700 da 1.6, lo que permite operar en modos digitales sin ningún problema, pero de hecho no hemos hasta la fecha escuchado a nadie en digitales hasta el momento.

Notamos un leve descenso casi imperceptible de la SWR cuando le hicimos al cable el CHOKE.

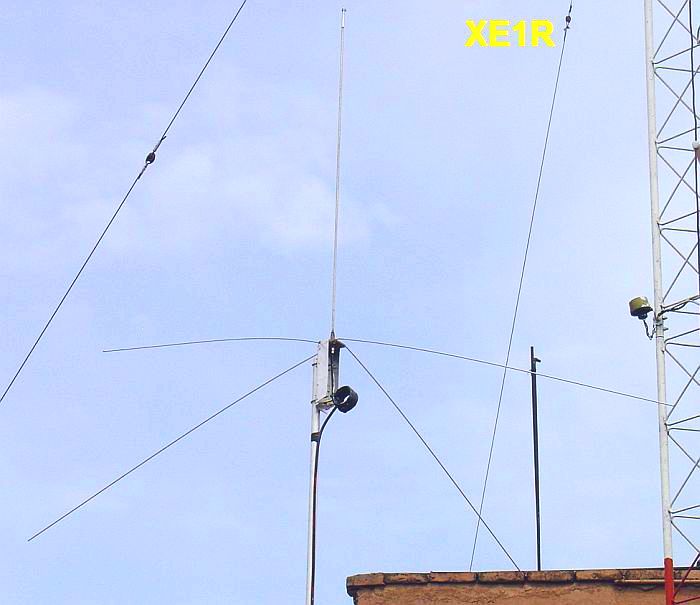

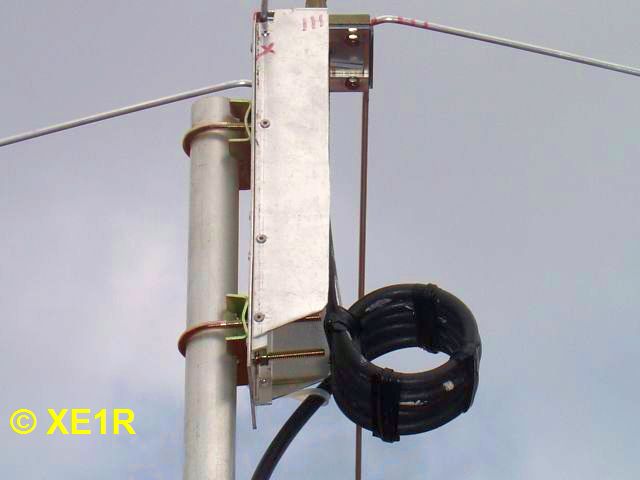

CHOKE - 5  ESPIRAS con 2.5 pulgadas de diámetro interior

Han sido muy provechosos e ilustrativos los mensajes que han enviado en relación a este tipo de antenas XE1GRR, XE2S y muy en especial XE2K, que ha estado pendiente de todas las pruebas y resultados arrojados en un experimento que ha sido muy provechoso y divertido y en el que esperamos logremos mejores resultados incluso que con una YAGI en dicha banda, .

Gracias a Diego XE1XZQ, por facilitarnos el MFJ-259B.

WEB de Gabriel Sampol EA6VQ, para accesar los MAPAS, en los que se puede ver al momento cómo está la propagación, así como a la WEB de Mike Fedler N6TWW para los datos de la construcción de la antena vertical para 6 Metros.
